Гидрошпонка АКВАСТОП ДВ-170/12

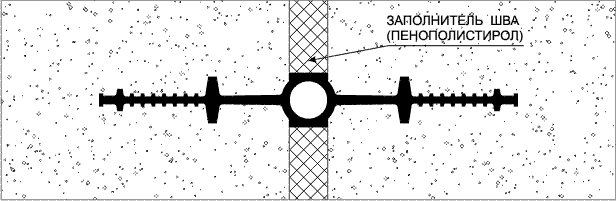

Гидрошпонка АКВАСТОП ДВ-170/12.  Герметизация деформационных швов при строительстве заглубленных и подземных сооружений. Изделия из этого материала изготавливают в соответствии с ТУ 5772–001–58093526–11.

Преимущества:

• широкий диапазон рабочих температур;
• гибкость и эластичность при отрицательных температурах;
• высокая химическая стойкость;
• долговечность;
• простота монтажа;
• экологическая безопасность.

Характеристики

№	Наименование показателя	Метод	Значение
1	Твердость по Шор А,  единицы Шор А	ГОСТ 263	70 ±5
2	Условная прочность при растяжении, МПа (кг/см2), не менее	ГОСТ 270 на образцах тип 1 толщ. 2,0 мм	7,5 (75)
3	Относительное удлинение при разрыве, %, не менее	ГОСТ 270 на образцах тип 1 толщ. 2,0 мм	200
4	Относительная остаточная деформация при статической деформации сжатия 20% в течение 24 часов при температуре 100°С, %, не более	ГОСТ 9.029 метод Б	50
5	Изменение показателей после старения в воздухе в течение 24 часов при температуре 125°С  - твердость, единицы Шор А, в пределах  - условная прочность при растяжении, %, не менее  - относительное удлинение при разрыве, %, не менее	ГОСТ 9.024	±15 -25 -60
6	Температурный предел хрупкости, °С, не выше	ГОСТ 7912	-50
7	Коэффициент морозостойкости по эластическому восстановлению после сжатия при температуре -50°С, не менее	ГОСТ 13808	0,2
8	Стойкость к термосветоозонному старению при температуре 40°С в течение 96 часов с объемной долей озона (5±0,5)х10-5 % при статической деформации растяжения 20%	ГОСТ 9.026	Не допускаются трещины, видимые невооруженным глазом
9	Сопротивление раздиру, кгс/см, не менее	ГОСТ 262	20
10	Измерение твердости после воздействия водного раствора хлористого натрия по ГОСТ 4233 с массовой долей 10% в течение 14 суток при температуре 70°С, не более	ГОСТ 9.030 метод В	3
11	Диапазон рабочих температур, °С		от -50 до +80
