RESITRIX® PU-LMF-02 - клей для ЭПДМ мембраны

Клей PU-LMF-02 – представляет собой однокомпонентный полиуретановый клей, полимеризующийся под воздействием влажности воздуха, не содержащий растворителей и пластификаторов.

Область применения

PU-LMF-02 применяется для устройства полностью или частично приклеенной кровельной системы при монтаже мембраны Resitrix ® Classic на различные виды строительных поверхностей:

• битумные и битумно-полимерные материалы (кроме APP битума);
• EPS полистирол без покрытия, типа DAA-dm или DAA-dh;
• дерево и материалы на основе древесины;
• твердые поверхности (бетон, кирпичная кладка и т.д.)

При нанесении на другие поверхности, а также по любым вопросам, касающимся деталей нанесения, пожалуйста, свяжитесь с нашим техническим отделом.

Преимущества

• PU-LMF-02 не содержит растворителей, это экологически чистый и негорючий материал.
• Клей PU-LMF-02 может быть использован на самых разных зданиях, например, школах и больницах.
• PU-LMF-02 снижает затраты на монтаж, поскольку клей поставляется полностью готовым для использования и не требует специального дорогостоящего оборудования.
• Клей PU-LMF-02 имеет экономичный Расход.
• Клей PU-LMF-02 повышает срок службы поверхности кровельного покрытия из-за его высокой эластичности и термостойкости.
• Полностью безопасен для транспортировки и хранения, так как PU-LMF-02 классифицируется как неопасный.
• PU-LMF-02 очень хорошо подходит для пористой и непористой поверхности.

Технические характеристики

Вид/Цвет	синий
температура нанесения	+ 5 ... + 30 ° C
термостойкость	900 мПа*с
открытое время	(+ 10 °C / + 20 °C / + 30 °С) 30 / 15 / 7 мин (Время, по истечении которого клей, нанесенный на поверхность, начинает терять способность к склеиванию. Мембрана должна быть уложена на основание до истечения указанного времени)
время отверждения	(AT + 10 °C / + 20° C / + 30 °C) 90/45/25 мин (Время, по истечении которого клей полностью теряет текучесть и клеящую способность)
время до полного приклеивания	8-12 часов в зависимости от температуры воздуха (Время, по истечении которого прочность клевого соединения соответствует требованиям)
Расход прим.	200 г/м2
вязкость (CPS)	6500 мПа*с (при + 23 °С)
температура хранения	+5 ... + 25 °C
срок хранения	9 месяцев в оригинальной упаковке
охрана окружающей среды	не содержит растворителей / не воспламеняется
размер упаковки	6 кг

Технология применения

1. Температура нанесения +5...+40 °С.
2. Перед нанесением клея все поверхности должны быть очищены от пыли, жира, видимой воды и других загрязнений, и посторонних покрытий.

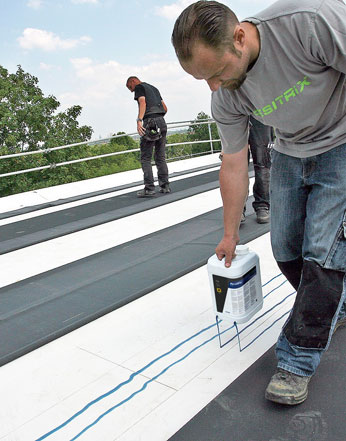

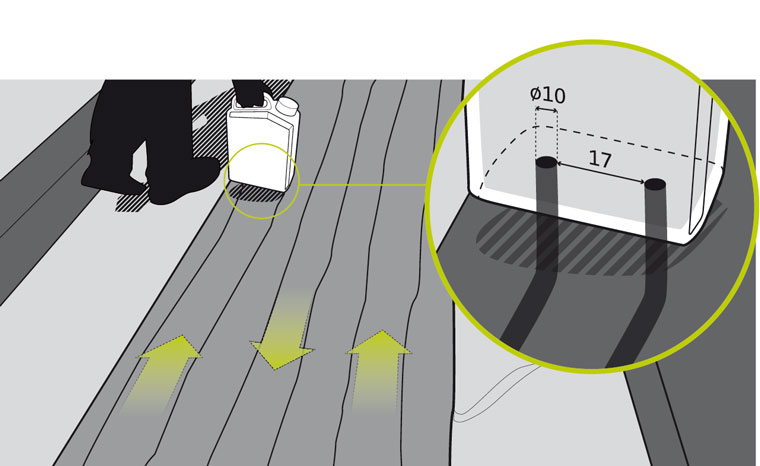

3. Клей PU-LMF-02 наносится полностью или полосами, непосредственно на поверхность теплоизоляционных плит или поверхность кровли. Для полного приклеивания клей PU-LMF-02 рекомендуется наносить непосредственно на поверхность меховым валиком. Высота ворса зависит от качества поверхности.
4. Клей наносится равномерно, избегайте скопления клея на отдельных участках и попадания клея на кромки мембраны. !Образование пены в слое клея является следствием завышенного Расхода клея. Образование пены влияет на снижение прочности клеевого слоя. Пену необходимо удалить немедленно после ее появления путем повторной прокатки поверхности клея валиком, с целью снизить количество клея на единицу площади валиком.
5. Время работы с клеем до момента приклейки гидроизоляции составляет около 30 минут в нормальных климатических условиях и варьируется в зависимости от климата, температуры и влажности. (См. Таблицу Технические данные) Укладка мембраны на участок, покрытый клеем, производится без технической паузы, непосредственно после нанесения клея. Рекомендуемое среднее время обработки поверхности составляет от 5 до 10 минут. Склеиваемые участки должны быть покрыты мембраной в течение максимум 30 минут — до образования пленки на поверхности клея.
6. Время отверждения клея зависит от температуры окружающей среды. (См. Таблицу Технические данные) Время полной полимеризации PU-LMF-02 составляет от 1 до 6 часов, время набора прочности клеевого шва зависит от температуры воздуха и составляет 8-12 часов.
