Структурное остекление с применением силиконовых герметиков – это технология, согласно которой вместо металлических изделий используются силиконовые материалы для крепления к каркасу здания фасадных панелей, изготовленных из стекла или из композитных материалов.

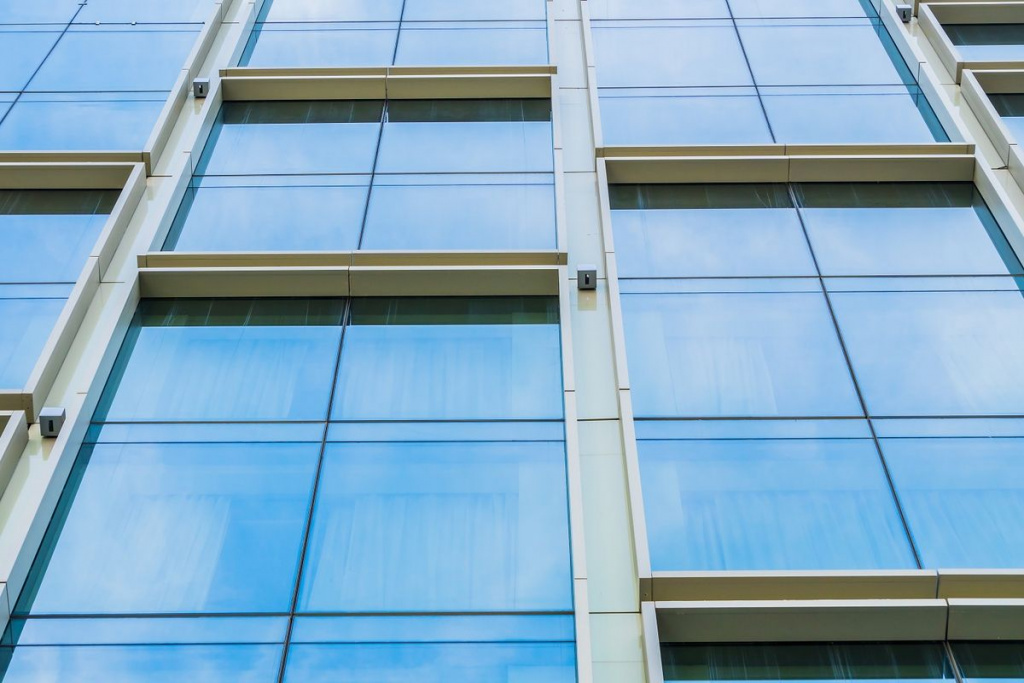

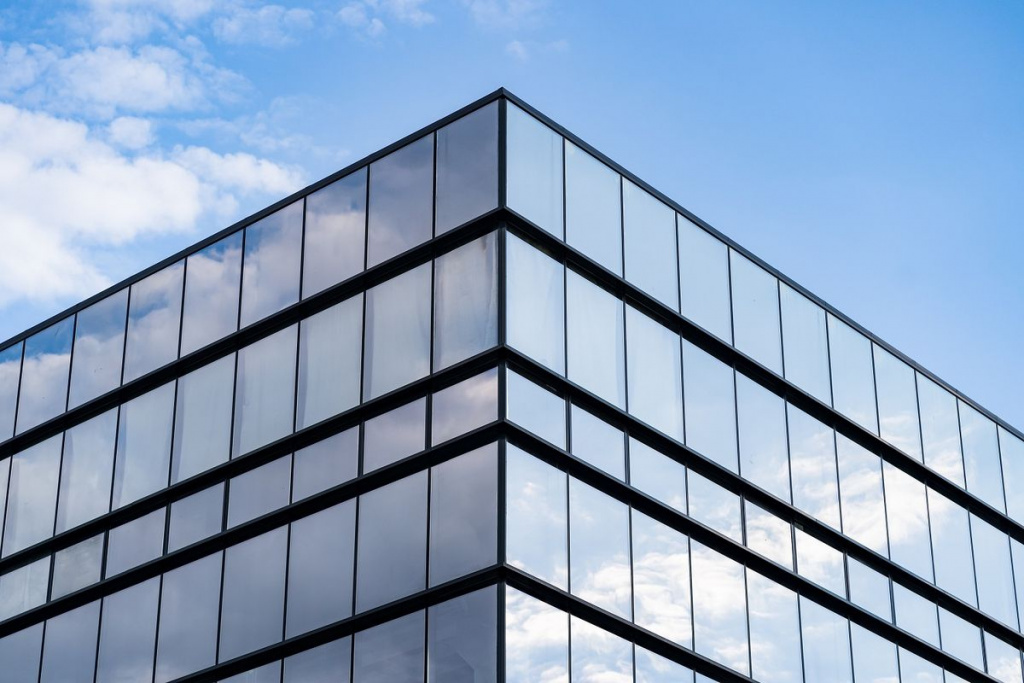

Наиболее распространенными являются двухсторонние и четырехсторонние системы SSG. В двухсторонней системе SSG две противоположные кромки стекла склеиваются силиконовым клеем, а остальные кромки крепятся при помощи металлических изделий и резиновых уплотнителей. В четырехсторонней системе все четыре стороны панели структурно склеиваются с использованием силиконового материала, в результате чего возводится в буквальном смысле стеклянная стена.
Проекты GE проверенные временем:
Почему именно силикон?
Давайте взглянем на некоторые из самых известных в мире зданий и на условия их эксплуатации – и нам будет несложно понять, почему благодаря своим выдающимся защитным свойствам силикон от компании GE превратился в один из самых передовых материалов для современного строительства, для производства ремонтных работ и защиты уже построенных зданий. С химической точки зрения, силикон кардинально отличается от всех других материалов; его основой является соединение кремния с кислородом вместо углерод-углеродистых связей, как в большинстве других эластомеров. Именно эта отличительная особенность обеспечивает уникальное сочетание полезных качеств силикона:
• Эластичность при низких температурах
• Устойчивость к высоким температурам
• Устойчивость к УФ излучению
• Надежность в сейсмически опасных районах
• Длительная прочность
Благодаря всем этим свойствам силиконовые материалы успешно применяются во многих областях, где использование других эластомеров невозможно.
В технологии структурного остекления фасадов невозможно переоценить роль силиконовых герметиков специального назначения. По своим химическим качествам структура силикона наиболее приближена к структуре стекла, поэтому он жестко связывает крепежные конструкции со стеклянными листами, размеры которых могут достигать 3-4 метра в высоту и ширину. Кроме того, силиконовые герметики, укрепляя конструкцию, одновременно являются подвижно-эластичной частью крепежа.
Любой, на первый взгляд самый незначительный, неучтенный архитектором или подрядчиком, фактор может перечеркнуть все творческие замыслы и материальные затраты. И тогда приходиться либо исправлять допущенные ошибки, что как правило, стоит очень дорого, либо мириться с существующей реальностью. Поэтому не только проектирование, но и остекление фасада должно проводиться профессионалами, с учетом всех требований, предъявляемых к фасадным конструкциям, а значит и к герметикам, используемым в структурном остеклении.
Главным критерием, предъявляемым к индустрии по структурному остеклению, является наличие стандартов Европейской Директивы по структурному остеклению ETAG002.
Первоначально технология применялась для крепления листов стекла к несущим элементам фасада. С развитием технологии силиконов под термином "Структурное Остекление" в настоящее время может подразумеваться также:
конструкционное приклеивание керамики,Силиконовые стекольные клеи и герметики для различных проектных решений
нержавеющей стали,
титана или натурального камня,
композитных облицовочных панелей.
приклеивать можно как отдельные, монолитные панели, так и стеклопакеты
Благодаря многолетнему опыту успешного применения при создании сложных и оригинальных строительных конструкций в различных странах мира, силиконовые герметики марки GE для структурного остекления развились в целое семейство одно- и двухкомпонентных продуктов, отвечающих разнообразным требованиям к срокам строительства и к эксплуатационным характеристикам зданий. Герметики марки GE способны гарантировать прочность и долговечность, необходимые для создания инновационных архитектурных решений мирового уровня, основанных на применении структурных силиконовых материалов.
GE SSG4600 UltraGlaze*
Двухкомпонентный силиконовый резиновый клей повышенной прочности, который сочетает в себе способность к быстрому склеиванию поверхностей, возможность 25-процентного смещения шва и сцепление с большинством материалов без использования грунтовочного слоя. Обеспечивает высокую гибкость проектных решений и отличается отличными эксплуатационными характеристиками, в том числе способностью выдерживать воздействие ураганного ветра и экстремальных нагрузок.
GE SSG4400 UltraGlaze*
Двухкомпонентный силиконовый эластичный клей повышенной прочности, который гарантирует высокую надежность соединения, быстро затвердевает, обеспечивая необходимые механические характеристики с возможностью смещения шва на 12,5 процента.
GE SSG4000 UltraGlaze*
Однокомпонентный силиконовый эластичный клей повышенной прочности с возможностью 25-процентного смещения шва. Может использоваться для склеивания различных остекленных конструкций снаружи и внутри производственных или офисных помещений.
GE SSG4000AC UltraGlaze*
Однокомпонентный силиконовый эластичный клей повышенной прочности с возможностью 25-процентного смещения шва и с более коротким периодом отверждения. Может использоваться для склеивания различных остекленных конструкций снаружи и внутри производственных или офисных помещений.
GE SCS9100 SilPruf*
Однокомпонентный силиконовый герметик/клей повышенной прочности с возможностью 50-процентного смещения шва. Предлагается в различных цветовых решениях для склеивания и ремонта различных остекленных конструкций снаружи и внутри производственных или офисных помещений.
GE SCS2000 SilPruf*
Однокомпонентный силиконовый герметик/клей повышенной прочности с возможностью 50-процентного смещения шва. Предлагается в различных цветовых решениях для склеивания и ремонта различных остекленных конструкций снаружи и внутри производственных или офисных помещений.
Продвижение Silicone Sructural Glazing в качестве строительной технологии, обеспечивающей надежность и долговечность конструкций
С ростом потенциала применения технологии SSG также увеличивался и спрос на нее со стороны проектировщиков и строителей. Компания GE, опираясь на научные разработки, а также на опыт и знания своих специалистов в области силиконовых материалов, предлагала все новые инновационные решения. Хотя многие компании, занимавшиеся производством технических изделий из силикона, рассматривали технологию SSG как слишком сложную и ответственную, компания GE использовала опыт, накопленный в этой области, для разработки материалов, способных в полной мере раскрыть потенциал SSG в качестве надежного, долговечного и безопасного строительного решения.
Первый проект здания с применением четырехсторонней технологии SSG без использования крепежных устройств.
В период с 1973 по 1975 г. компания GE одной из первых стала сотрудничать со знаменитым архитектурным бюро Skidmore Owings & Merrill и с не менее авторитетной строительной компанией Flour City при строительстве проекта Чикагского института искусств – одного из первых в мире зданий с применением четырехсторонней технологии SSG без использования крепежных устройств.
Крепление остекления здания достигалось только при помощи структурных силиконовых материалов от компании GE – в то время мир еще не знал подобного проекта. Более ранние строительные решения требовали использования «розетт» в качестве крепежных устройств во всех четырех углах каждого стеклянного листа, то есть технология SSG еще не признавалась в качестве полностью надежного решения. В то время еще опасались строить полностью остекленные фасады, панели которых крепились бы только при помощи клея. Однако во время «макетных» испытаний проекта раздался общий вздох облегчения, когда после применения полной расчетной нагрузки треснуло стекло, а силиконовый клей, который использовался для его крепления, оказался прочнее самого стекла! Со времени первых попыток применения технологии и до наших дней образцы структурного силиконового материала, отобранные для лабораторных испытаний после 40 лет эксплуатации здания, а также многочисленные осмотры объекта доказали, что силиконовый клей не изменил своих свойств и до сих пор работает в соответствии со всеми расчетами. Подобная эксплуатационная долговечность первого в мире здания с применением четырехсторонней технологии SSG (без использования розетт для сопротивления постоянным ветровым нагрузкам) служит живым доказательством тому, что SSG – это надежное и долговечное строительное решение.
